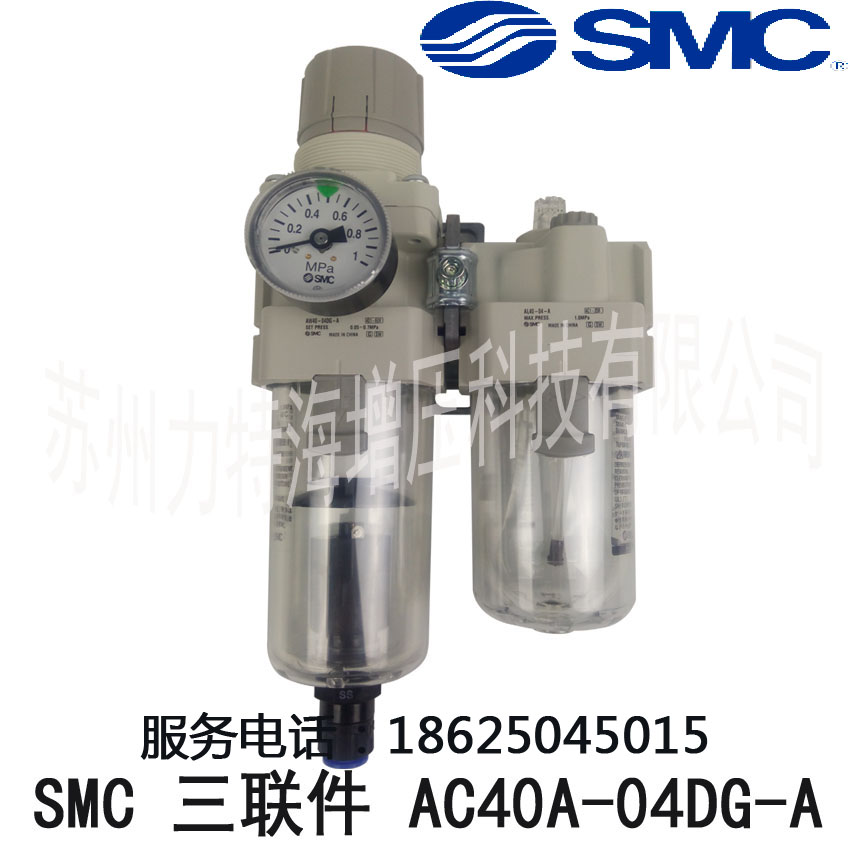

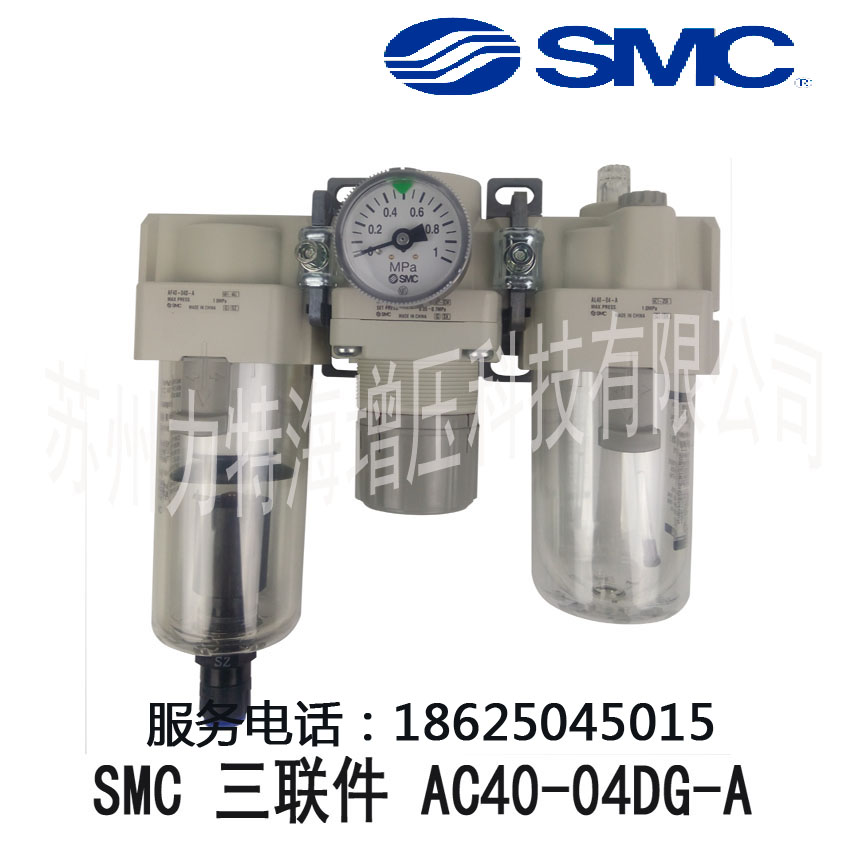

SMC三联件带逆流功能的SMC过滤减压阀AC系列日本SMC带逆流功能的过滤减压阀特长：内置能迅速将出口侧空气压可靠排出的机能（内置单向阀：带逆流功能）。SMC过滤减压阀工作原理：顺时针旋转调节螺丝，调节弹簧受力并向下压膜片，于此相连的阀芯和底盘向下移动，这时阀芯底盘上方形成通路，气源压力通过出口输出。当出口压力上升到设定压力大小时，通过出口压力感应孔传达到膜片底部，和弹簧压力保持平衡，并维持设定压力。当出口压力大于设定压力，通过出口压力感应孔传达到膜片底部，膜片和底盘间的孔开启，出口压力通过这个孔传达到弹簧室 内并向大气排出，维持设定压力。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
